Materiale saldabile: |
Acciaio al carbonio, acciaio inossidabile, lega di titanio |
OD del tubo ((mm): |
Φ6 Φ22 1 / 4 ′′ 7 / 8 ′′ |
Peso ((kg): |
2.0 ((senza cavo) |
Dimensione ((mm): |
340*80*40 |
Materiale saldabile: |
Acciaio al carbonio, acciaio inossidabile, lega di titanio |
OD del tubo ((mm): |
Φ6 Φ22 1 / 4 ′′ 7 / 8 ′′ |
Peso ((kg): |
2.0 ((senza cavo) |
Dimensione ((mm): |
340*80*40 |

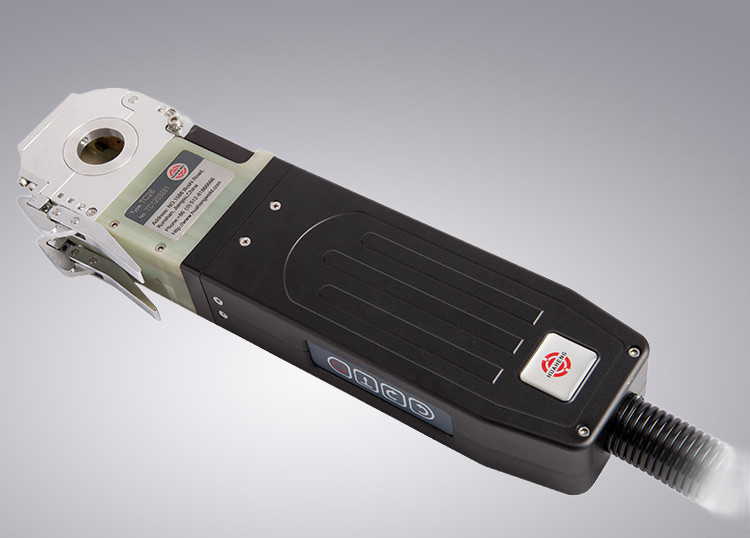

La testa di saldatura è una testa di saldatura specializzata progettata per la giunzione di fondo di vari accessori per tubi, specificamente per la saldatura ad arco di tungsteno automatico senza filo di saldatura.la cavità di tenuta è riempita di gas protettivo per garantire un'ottima protezione della cucitura della saldaturaIn base alle esigenze del cliente, possiamo personalizzare l'apparecchiatura composta all'interno del range di diametro del tubo specificato.Questo sistema di fissaggio può posizionare con precisione le parti saldate senza la necessità di posizionamento saldatura spotQuesta macchina può essere utilizzata in combinazione con Tube Master200, iOrbital4000,e le fonti di alimentazione per saldatura iOrbital5000 controllate dal programma, che consente una precisione di saldatura tubo-tubo TIG in tutte le posizioni. Si caratterizza per una elevata riproducibilità dei risultati di saldatura e per risultati di saldatura ideali.strumentazione, farmaceutici, impianti di ingegneria, militari e nucleari.
Il disegno sigillato è adottato e l'effetto di protezione è più sufficiente;
Fabbricazione di apparecchiature per il controllo delle emissioni di carbonio
Adatti per la saldatura di tubi di acciaio al carbonio a parete sottile, acciaio inossidabile, titanio e leghe di titanio;
Metodo di saldatura a fusione automatica;
Dotata di pulsanti di comando sulla testa di saldatura, la testa di saldatura è facile da usare e adatta all'installazione in loco.
| TC26 | TC36 | TC76 | TC156 | TC-2 | TC-3 | TC-4 | |
| Materiale saldabile | Acciaio al carbonio, acciaio inossidabile, lega di titanio | Acciaio al carbonio, acciaio inossidabile, lega di titanio | Acciaio al carbonio, acciaio inossidabile, lega di titanio | Acciaio al carbonio, acciaio inossidabile, lega di titanio | Acciaio al carbonio, acciaio inossidabile, lega di titanio | Acciaio al carbonio, acciaio inossidabile, lega di titanio | Acciaio al carbonio, acciaio inossidabile, lega di titanio |
| Diametro del tubo saldabile ((mm) | Φ6 Φ22 1 / 4 ′′ 7/8") | Φ6 Φ32 1 / 4 ′′ 11/4") | Φ19.05 Φ63.53/4"️2 e mezzo".) | Φ50.8 Φ168.3 ((2′′ 65/8′′) | Φ12.7 Φ50.8 1/2 ′′ 3 ′′ | Φ19.05 Φ7 ((3/4 ′′ ′′ 3 ′′) | Φ38.1 Φ101.6 ((2 ′′ ′′ 4 ′′) |
| Volfram OD ((mm) | Φ1.0;Φ1.6 | Φ1.6;Φ2.4 | Φ1.6;Φ2.4 | Φ2.4;Φ3.2 | Φ1.6;Φ2.4 | Φ1.6;Φ2.4 | Φ2.4;Φ3.2 |
| Velocità di rotazione (rpm) | 0.6 ¢12 | 0.3·6 | 0.2·6 | 0.06 ¢1.2 | 0.24 ¢4.8 | 0.2·4 | 0.095 ¥1.9 |
| Gas protettivo | Argon | Argon | Argon | Argon | Argon | Argon | Argon |
| Metodo di raffreddamento | raffreddamento ad acqua | raffreddamento ad acqua | raffreddamento ad acqua | raffreddamento ad acqua | raffreddamento ad acqua | raffreddamento ad acqua | raffreddamento ad acqua |
| Flusso di raffreddamento ((ml/min) | ≥ 300 | ≥ 300 | ≥ 300 | ≥ 300 | ≥ 300 | ≥ 300 | ≥ 300 |
| Corrente nominale | 60A ciclo di lavoro 60% | 65A ciclo di esercizio 60% | 75A ciclo di lavoro 60% | 100A ciclo di esercizio 60% | 75A ciclo di lavoro 60% | 75A ciclo di lavoro 60% | 100A ciclo di esercizio 60% |
| Dimensioni principali (mm) | |||||||
| A | 80 | 98 | 145 | 295 | 135 | 160 | 195 |
| B | 40 | 47 | 72 | 150 | 65 | 79 | 97 |
| C | 40 | 41 | 43 | 61 | 38 | 38 | 57 |
| D | 340 | 360 | 412 | 630 | 426 | 453 | 497 |
| Peso ((kg) | 2.0 (senza cavo) | 2.0 (senza cavo) | 3.0 (senza cavo) | 10.5 (senza cavo) | 2.5 (senza cavo) | 3.5 (senza cavo) | 6 ((senza cavo) |
| Dimensione ((mm) | 340*80*40 | 360*120*41 | 412*165*43 | 630*330*61 | 426*155*38 | 453*177*38 | 497*230*57 |
