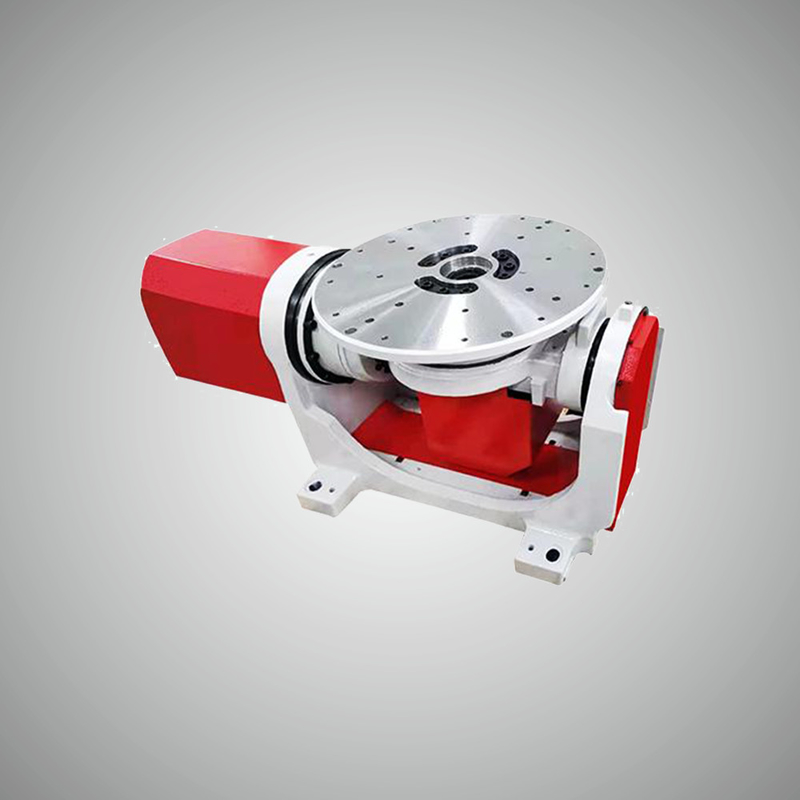

L'utensile della serie di posizionatori può essere utilizzato per svariate saldature automatiche o saldature manuali per realizzare giunzione di canna, saldatura della faccia della canna e varie forme di saldatura come alberi, dischi,e bombole. Ha una struttura compatta, un aspetto bello e un peso leggero.potenza elettrica, macchine chimiche, strutture metalliche e altre industrie.
|
Progetto |
Parametro |
|
|
Numero di assi del posizionatore |
2 assi (asse di ribaltamento, asse di rotazione) |
|
|
Distanza di movimento |
Asse di ribaltamento |
270o ((-135o+135o) |
|
Asse rotante |
480o ((-240o ̊+240o) |
|
|
Velocità massima di azione |
Asse di ribaltamento |
140o/SEC |
|
Asse rotante |
115o/CE |
|
|
Carico massimo |
500 kg |
|
|
Dimensione della superficie di lavoro |
ø500 mm |
|
|
Centro di gravità massimo |
350 mm |
|
|
Iniziare, fermare coppia ammissibile |
Asse di ribaltamento |
3920Nm |
|
Asse rotante |
3000Nm |
|
|
Rapporto di riduzione |
Asse di ribaltamento |
129 |
|
Asse rotante |
156 |
|
|
Qualità |
345 kg |
|
|
Ripetibilità |
0.1 mm |
|
